怎样学习看图纸？
学习看图纸
1、要先学会看零件图、再学会看部件图、然后再学会看装配图。要从简单到复杂一步一步地来学习关于图纸的基本知识。装配图是有多种零件和部件组成的、部件图是有多种零件组成的。下面主要先说说看懂零件图的最快方法。
2、要知道图纸最基本的线有粗实线、细实粗线、点画线、波浪线、双折线等。常用的粗实线表达零件的外轮廓、细实线常用于尺寸线、点画线常用于中心线等。零件图的组成元素是有各种线条组成的，所以要先记住线条的种类和应用。

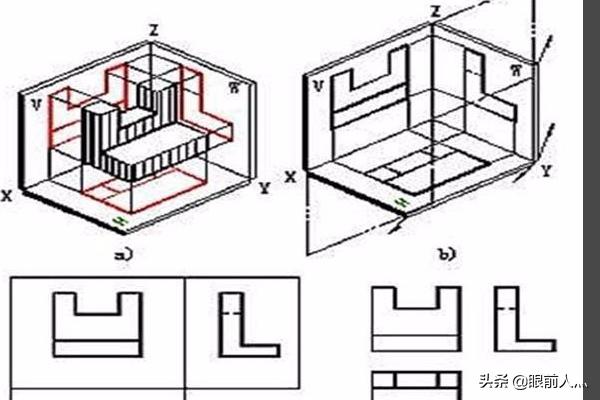

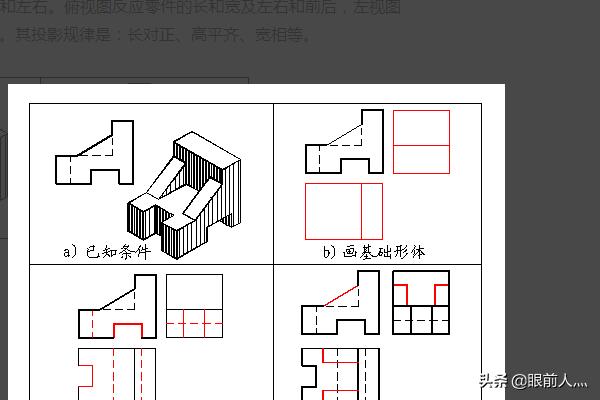

3、要知道零件图是在三面投影的展开三视图组成的，主视图--正面投影，俯视图--水平投影，左视图--侧面投影。其三者的位置关系：俯视图在主视图的下面、左视图在主视图的右边。
4、主视图反应零件的长和高及上下和左右。俯视图反应零件的长和宽及左右和前后，左视图反应零件的高和宽及上下和前后。其投影规律是：长对正、高平齐、宽相等。

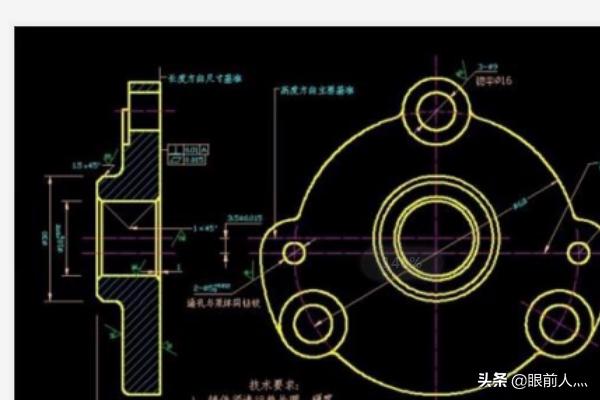

5、分析图纸时，要先找到零件的中心线或某边的基准线，然后，看图纸尺寸的标注，机械图的尺寸单位是mm(行业默认的，一般不标示单位，只标示数字），要注意图纸尺寸标注的方向，水平长度尺寸是数字竖直，高度尺寸一般是数字头朝左的方向读数。

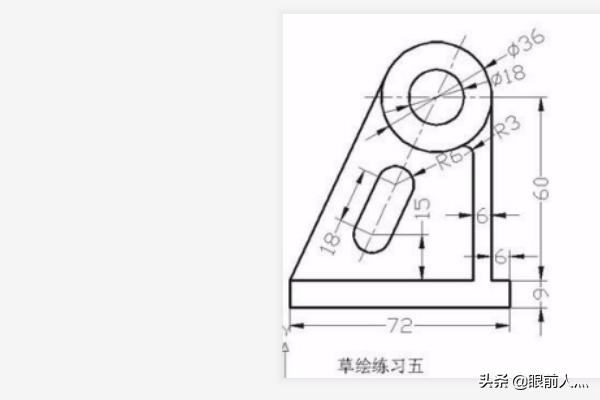

6、零件图纸的尺寸标注方法有许多的规定，圆的标注数字前面一般要加符号Φ ，半径和1/4以上圆弧的标注数字前面加符号R,球体的标注符号是SR。如果要表示相同大小的多个圆或圆弧，只需要在一个圆上标注，然后圆的符号前加圆的个数。需要学习零件图尺寸的标注方法。

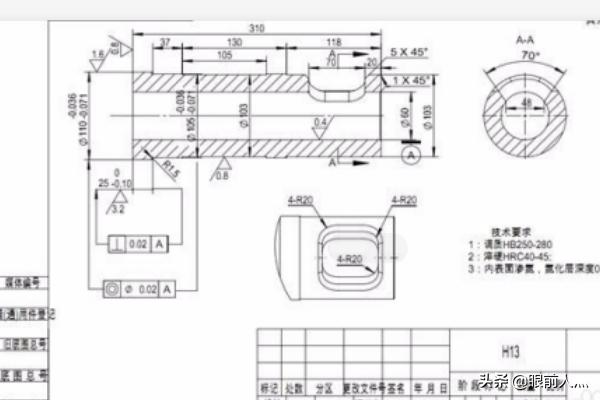

7、机械零件图的制造是很精确的，所以在图纸中还会有诸精度等级符号，即光洁度的符号及多种公差配合符号，如果想看懂零件加工的图纸，还需要学习机械行业的其它相关知识，才能更好懂得图纸的重要性。
给水图纸怎么看懂得最快？
回答如下：1.了解图纸的基本构成：给水图纸通常包括示意图、平面布置图、管道布置图、设备布置图、管道细节图、设备细节图、管道支架图等。了解这些基本构成，可以帮助你更快地理解图纸的内容。
2.理解图例符号：在给水图纸中，各种管道、设备、阀门等都有不同的图例符号，需要仔细阅读并理解。一般图例符号会在图纸的附录或者说明中进行详细说明。
3.关注管道流向：在给水图纸中，管道的流向非常重要，因为它直接影响到水的流动和分配。因此，需要仔细观察管道流向，并结合工程实际情况进行理解。
4.注意管道直径和材质：管道的直径和材质也是非常重要的，因为它们直接影响到水的流量和压力。因此，在看给水图纸时需要仔细观察管道直径和材质，并结合设计要求进行理解。
5.了解管道支架的布置：管道支架的布置也是非常重要的，因为它可以保证管道的稳定性和安全性。因此，在看给水图纸时需要注意管道支架的布置，并结合工程实际情况进行理解。
6.结合工程实际情况进行理解：最后，需要结合工程实际情况进行理解。不同的工程有不同的要求和限制，需要根据实际情况进行合理的理解和应用。
电线图纸怎么看？
每根线都是一个回路，边上都有编号分别从WL1-WL8
WL1.是照明回路，此回路要从照明平面图看
WL2除了厨房，卫生间，空调这些插座，住宅内的其余插座是一个回路，，也就是一般插座
WL3 厨房里所有插座是一个回路
WL4 卫生间所有插座是一个回路
WL5 起居室空调插座是一个回路
WL6 卧室2空调插座是一个回路
WL7 卧室1空调插座是一个回路
WL8 卧室3空调插座是一个回路
其实看住宅电气图纸很简单
先找到电箱 看从电箱分出几根线就是有几个回路
穿线步骤
先从电箱穿出三根线，到第一个插座盒子
然后在从第一个盒子穿到第二个盒子
以此类推，将一个回路的插座盒穿好
穿完一个回路在穿下一个回路
